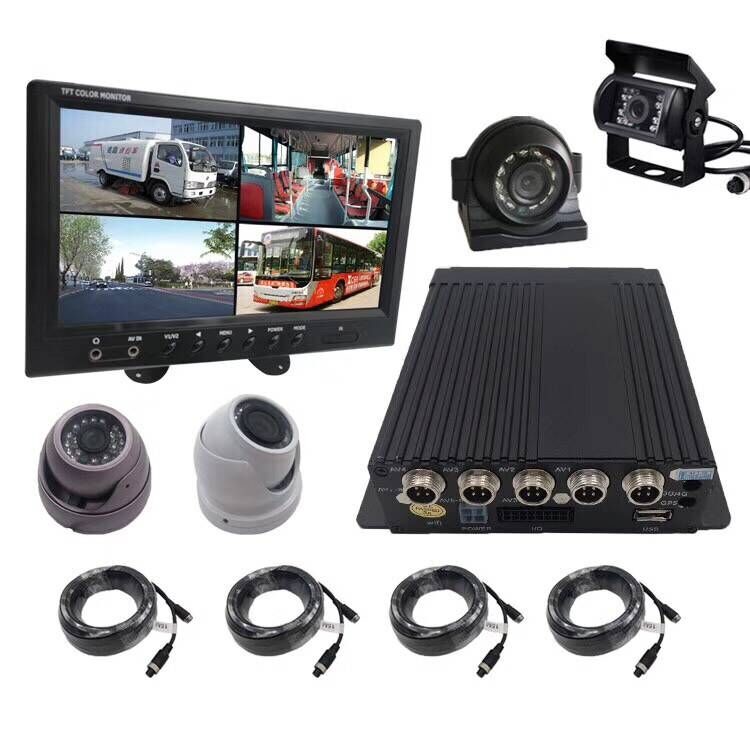

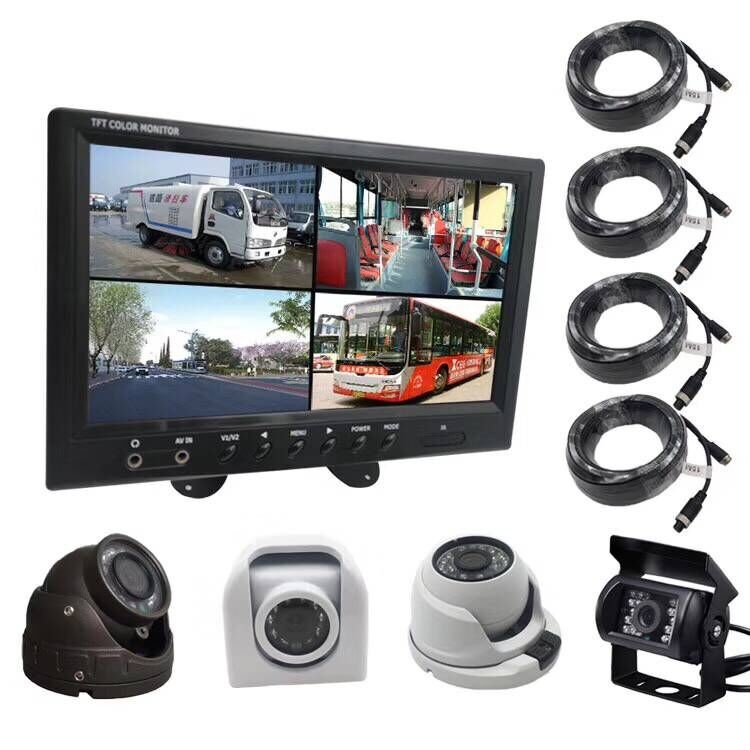

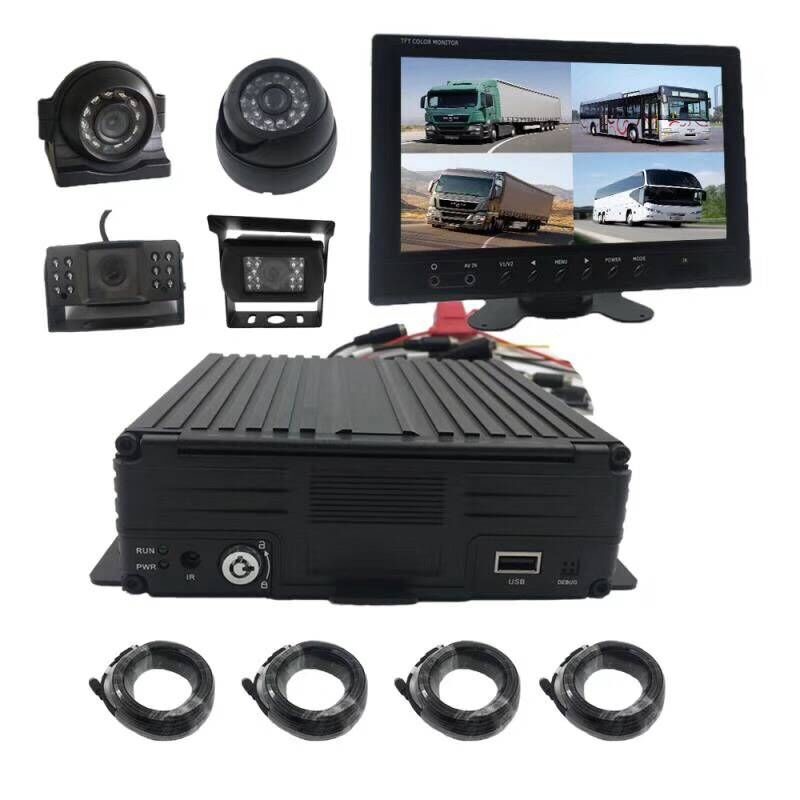

Set de cámaras de alta definición para automóviles

Sistema de monitorización de la cámara del vehículo pantalla de alta definición imagen inversa de la pantalla de 7 pulgadas 9 pulgadas 10,1 pulgadas camión

Posición de instalación: generalmente situado en el parabrisas y el espejo retrovisor interior.
The camera used for forward driving assistance   commonly referred to as the front camera  is mainly used to recognize road vehicles and pedestrians ahead   with a viewing angle of about 45 °  The image sensor    combined with a dual core MCU extended by DSP  provides incoming video frames for image processing   monitors the situation ahead of the road  and can achieve auxiliary driving functions such as FAM   LDW    ACC   etc    In addition    emerging night vision cameras are generally also in this area


Existen varios métodos de clasificación para las cámaras existentes:Basado en el número de lentes CMOS en la cámara lo clasificamos en monocular y binocular De acuerdo con la perspectiva de la cámara hay gran angular y ojo de pez

In this article   the editor uses classification based on the installation position of the camera and its different field of view   It is generally divided into front view   rear view   surround view    side view    and inner view cameras    The editor has compiled an introduction to the application of some cameras in vehicles for reference    Forward facing cameras are commonly single/binocular cameras   which have better ranging

El número de cámaras en la cámara de vista frontal no es fijo por ejemplo Tesla está equipado con tres cámaras
Cámara de campo de visión estrecho orientada hacia adelante con una distancia máxima de vigilancia de 250 metros
Cámara de campo de visión principal orientada hacia adelante con una distancia máxima de vigilancia de 150 metros
Cámara de campo amplio de visión orientada hacia adelante con una distancia de monitoreo máxima de 60 metros

La cámara orientada hacia adelante es la cámara central de ADAS que cubre el reconocimiento de objetos, marcas de carretera, etc. Por lo tanto, el algoritmo es complejo y el umbral es alto.


2. la cámara de rodeo
Lugar de instalación: logotipos del vehículo delantero y trasero (o cercanos) así como un conjunto de cámaras integradas en los retrovisores izquierdo y derecho
La cámara de visión envolvente, también conocida como sistema de monitoreo de imágenes panorámicas, se utiliza para identificar las señales de los carriles de estacionamiento, las condiciones del camino y las condiciones de los vehículos circundantes.Utiliza imágenes de múltiples cámaras para el empalme proporcionando una imagen de 360 grados del vehículo.Debido a la necesidad de detectar el sonido circundante del vehículo, generalmente se instala en posiciones como el logotipo del vehículo o la parrilla delante del vehículo.
Diagrama esquemático del sistema de monitorización de imágenes de vista envolvente
La cámara de vista envolvente en el automóvil Infiniti EX35 de Nissan lanzado en 2007
Un sistema integrado de múltiples cámaras con vista frontal y visibilidad de 360 grados lanzado por Continental Group en 2019
En la actualidad, la visión hacia adelante y la visión envolvente son las aplicaciones de cámara más utilizadas

3. la cámara de visión lateral
Posición de instalación: a la izquierda y derecha de los retrovisores o debajo de la carrocería del vehículo
Side view cameras are mainly used for blind spot monitoring of BSD    and can achieve forward or backward viewing depending on the installation position    At present    most car manufacturers choose to install the rearview mirror on both sides of the car below   which may replace the inverted rearview mirror in the future
Cámara de visión lateral de Tesla


4. la cámara de visión trasera
Posición de instalación: generalmente instalado en el maletero o el parabrisas trasero
La cámara de visión trasera se utiliza principalmente durante el proceso de marcha atrás para facilitar al conductor la captura de la imagen trasera y lograr la función de asistencia de estacionamiento.
La cámara de visión trasera de Guangbao Technology.

5Construido en cámara.
Posición de instalación: no existe una posición fija que pueda encontrarse en el volante sobre el espejo retrovisor interno en el pilar A o integrado en la pantalla de visualización de instrumentos.

Due to the fact that existing autonomous driving is only located at level L2 - 3Human driver intervention is also required    Therefore  the driver monitoring system DMS has become a solution in ADAS   The existing DMS solutions mainly rely on AI recognition using near - infrared cameras   This camera is located in front of the driver and can capture complete facial information

Xiang Jian: Aplicación innovadora de la cámara en una cabina inteligente
Además, algunos fabricantes han ampliado los sistemas DMS a los sistemas OMS de vigilancia de pasajeros que pueden evitar eficazmente que los niños de la fila trasera o los niños se olviden en el automóvil.

Of course   the ADAS sensor of a car is not limited to the five types of cameras mentioned above   in order to achieve redundancy in the perception system and ensure safety   The host factory will basically adopt multi - sensor fusion combining millimeter wave   laser   ultrasonic and other radars   and the number of cameras is likely to increase
